机台型号： ZB-801型 10KN计算机控制电线电缆拉力试验机

一. 产品用途

ZB-801型5000N计算机控制电线电缆拉力试验机主要用于线缆的拉力性能测试，其满足GB/T 20141、GB/T5013、GB/T5023、GB/T 4909等标准中规定的测试要求，也可以定制相应的高低温试验箱来完成GB/T 2951中对低温环境下线缆拉伸要求。同时，可以通过更换定制夹具，实现光纤的强度、剥离力测试。该仪器由测量系统、驱动系统、控制系统及计算机客户端操作软件等部分构成。

二. 性能特点

1.高精度力量传感器，具有精度高，线性好等优点；

2.动力系统采用步进电机+驱动器＋滚珠丝杆＋同步带传动，运行平稳，噪音低；

3.上下夹具同轴度好且整体机械结构刚度高；

4.采集数据量处理能力强，可同时对多条测试曲线进行对比分析；

5.安全设施专业化，具有过载自动保护停机、上下行程限位保护停机、漏电自动断电保护；

6.软件操作界面可实现中英文及其它小语种任意切换，试验报告可通过Excel或Word文档格式输出。

三. 制造及测试适用标准

1.根据GB/T2611《试验机通用技术条件》和GB/T 16491《电子式万能试验机》标准制造；

2.根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收；

3.测试标准：满足GB、ASTM、DIN、ISO、JIS、BS等标准要求。

四. 技术参数

1. 传感器量程：       5000N

2. 试验力示值分辨率： 1/300000

3. 试验力示值误差：   示值的±0.5％以内

4. 位移速率范围：     1-500mm/min(可按要求定制)

5. 试验空间：         900mm（含夹持器）

6. 测试宽度：         350mm

7. 大变形引伸计误差： ±1mm

8. 位移相对误差：     示值的±0.5%以内

9. 采样频率：         120点/秒

10.试验力测量范围：   0.4%-100%

11.恒力恒变形范围：   0.5%-100%

12.电源：             220V /50HZ

13.功率：             400W

14.机台尺寸：         约530×900×1600mm长×宽×高

15.机台重量：         约180Kg。

五. 常规标配清单

1. 电线电缆拉力试验机主机一台；

2. 专用夹具一组；

3. 测试软件一套；

4. 台式电脑和彩色打印机各一台；

5. 相关电源线及数据线等；

6. 大变形引伸计。

六. 自主研发的试验机软件主板-第三代V3.0版

七. 软件操作界面
完全开放的试验方法编辑界面，力-时间、力-位移、位移-时间、抗拉强度-时间、伸长率-时间、应力-应变等曲线图可任意切换；自动求算拉力、抗拉强度、屈服强度、伸长率、弹性模量、弯曲模量等指标，试验报告可导入Word或Excel,多次试验结果可同时展现，一张报表可展现多条试验曲线，便于用户对比。

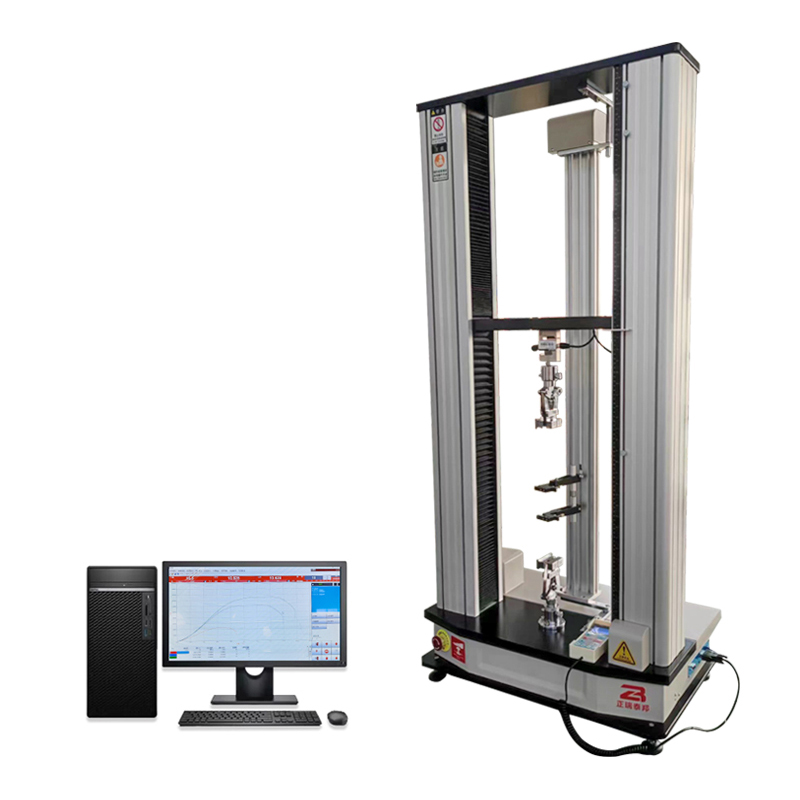

八. 产品示意图如下，夹具体根据材料特性定制；若测试材料为脆性材料，可加装钢化玻璃防护门，以免伤人。
